AT指令配置軟件：http://www.wy2006.cn/Download/690.html

USR-BLE101 使用內置的 ADC 進行電壓的采集，并通過專門的 Service 進行傳輸。考慮到使用藍牙的用戶多數情況下會使用電池供電，為了實時獲取電池的電量特意增加測量功能，用戶只需要對電池進行分壓，在電 池最大電量的時候分壓一個 1.024V 的電壓給模塊的電量采集引腳。模塊實時監測此電壓的變化，并通過專用的通道的進行上報。比如我們的紐扣電池電壓是 3V，那么我們需要使用兩個電阻進行分壓得到一個 1.024V 的電 壓，當然這個電壓無需這么準確，只要接近就可以，那么我們就可以根據下面圖的操作得到一個對比電壓，將這個電壓接到模塊的電量測量引腳就可以獲取到電池的電量。

a.藍牙為從設備機模式

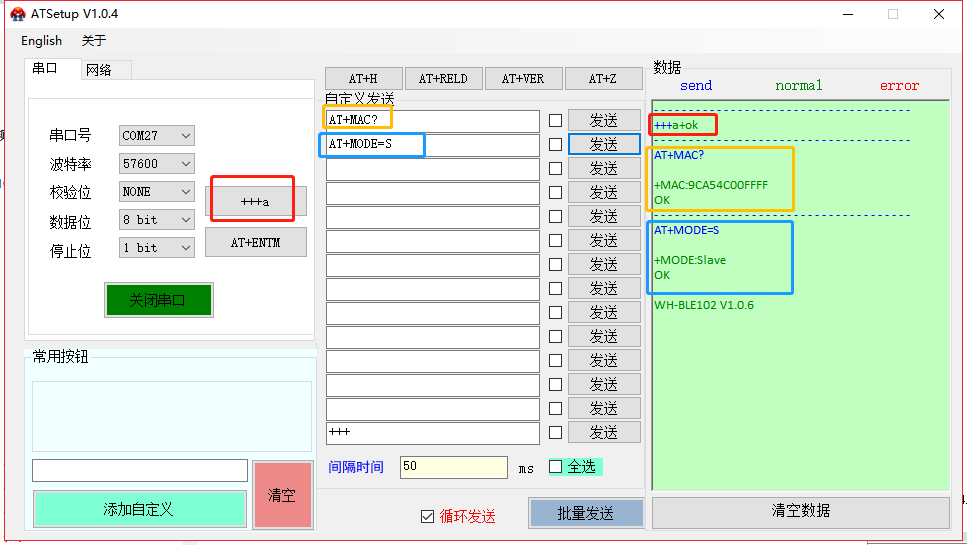

模塊的缺省 UART 口參數為： 波特率 57600、無校驗、8 位數據位、1 位停止位。正確打開串口后，點擊“+++a”，接收區顯示“a+ok”說明模塊進入了命令行模式。

使用AT+MAC?查詢從機藍牙的MAC地址

藍牙出廠設置為從機模式， 可以通過AT+MODE來查詢模塊的工作模式。AT+MODE=S設為從機。

根據用戶的需求不同電池電量檢測的功能需要使用 AT 指令進行打開。 AT+BATEN=ON

然后我們可以通過 AT 指令進行電量的查詢，

AT+SHOW

或者在 App 中讀取電量 Service 的值。

b. APP連接藍牙

測試軟件：USR低功耗藍牙調試助手

【安卓版調試助手】藍牙低功耗調試助手：http://www.wy2006.cn/Download/285.html

【IOS版調試助手】藍牙低功耗調試助手：http://www.wy2006.cn/Download/287.html

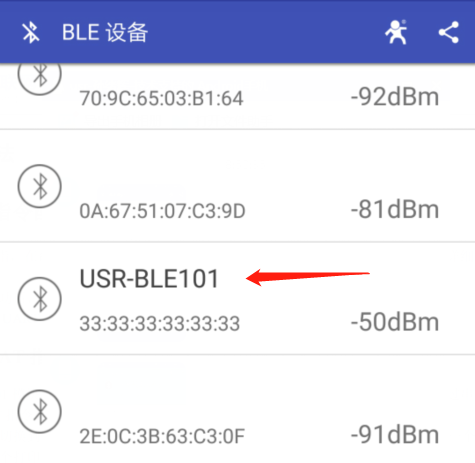

模塊上電之后LINK燈閃爍，時間大約為1秒閃爍一次，使用手機軟件進行搜索（放大鏡按鈕）可以搜索到名為WH-BLE101的設備，需要手動開啟APP所需要的權限（手機-設置-應用  選擇這個app,允許它要用到的所有權限）如圖所示。

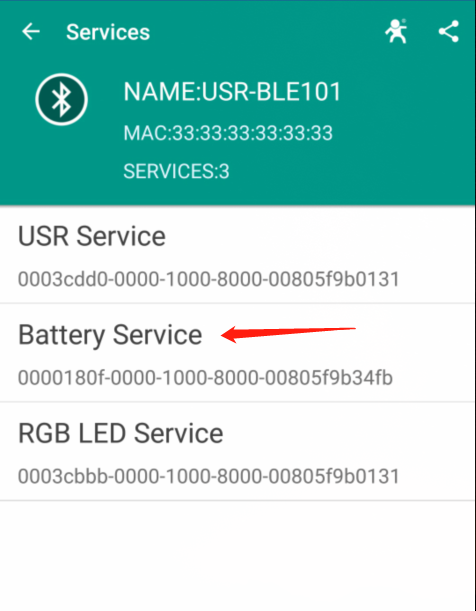

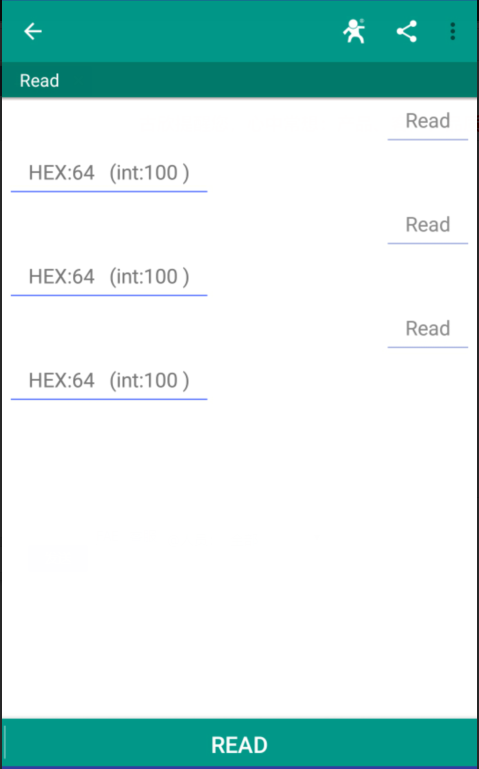

點擊該設備可以與設備建立連接，此時LINK燈變?yōu)槌Ａ?，軟件界面如圖所示， 選擇Battery Service點擊Read（app查詢電量需保證已配置AT+BATEN=ON）。

App 中專用的讀取 Service 的 UUID 是 0000180F-0000-1000-8000-00805F9B34FB，用戶可以根據標準的 BLE 協議進行讀取

如果您做APP開發的話，這個app的源碼官網上可以下載

[源碼]藍牙調試助手源碼-下載中心-濟南有人物聯網技術有限公司官網 http://www.wy2006.cn/Download/492.html
